RADIAL GATES
Compuertas Deslizantes de Alto Rendimiento
Las Compuertas Radiales, también conocidas como «Radial Gate», son una variante de compuertas utilizadas en la regulación del caudal de agua en presas, esclusas fluviales y plantas de tratamiento.

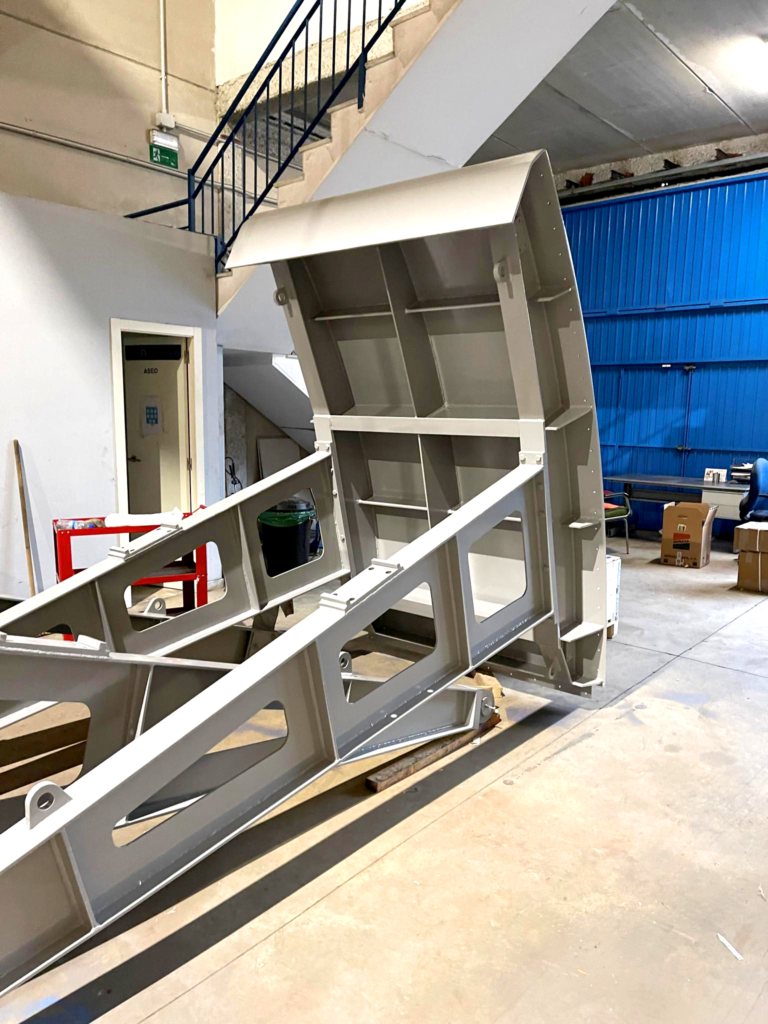

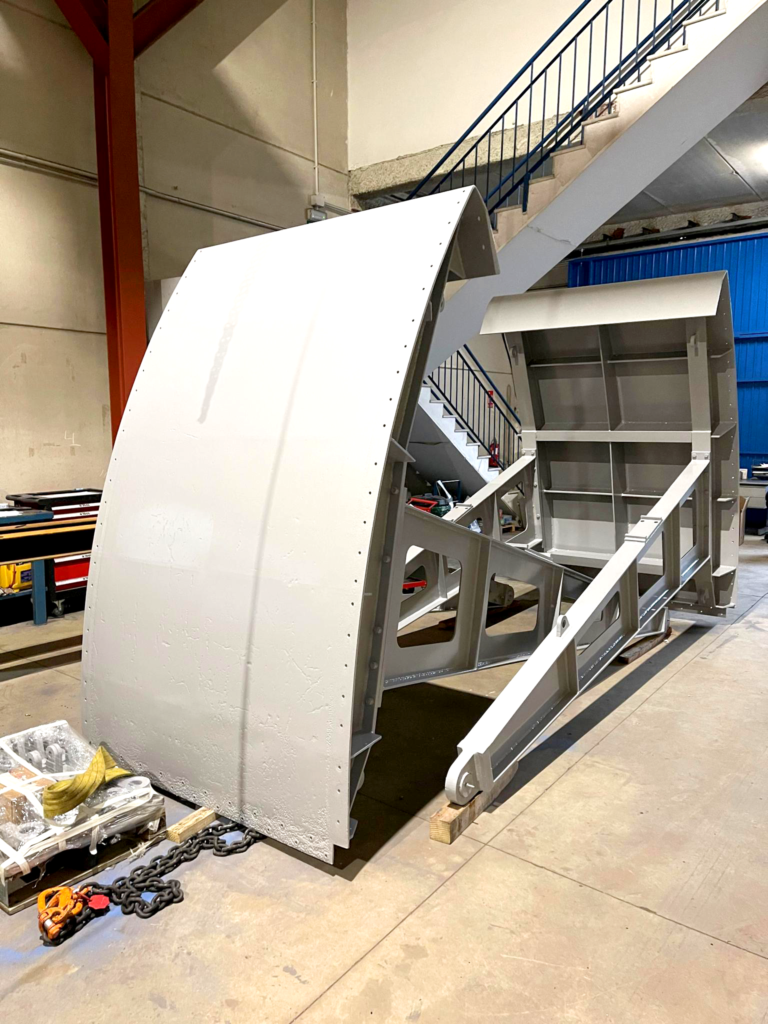

Estas compuertas se caracterizan por su diseño con una lámina curvada reforzada por vigas horizontales que aumentan su resistencia estructural, y dos vigas verticales centrales que transfieren la carga a los brazos giratorios principales situados a ambos lados. En los extremos de estos brazos radiales, un eje montado en el marco anclado en las paredes de concreto permite la rotación circular de la compuerta durante el proceso de apertura y cierre.
Cuando la compuerta está cerrada, la superficie curva exterior de la lámina soporta la presión del agua gracias a los brazos radiales y al sistema giratorio en el lado seco.
Estandar de Diseño
WWA / DIN
Dimensiones
Hasta 5000×5000
Sectores
- Agura
- Centrales Hidroeléctricas y Presas
- Distribución de Agua
- Energia
- Tratamiento de agua.
Materiales
Asiento
EPDM, Nitrilo, Caucho Natural, Poliuretano
Tipo de Operación
Actuador Neumático, Actuador eléctrico, Actuador hidraulico, Caja de cambios, Manual
Aplicaciones
Canales abiertos, Instalaciones Hidraulicas, Sistema de purificación
Accessorios y Opciones
Cabezales, Caja de conexiones, Detectores de proximidad, Electroválvulas, Extensiones, Filtros, Finales de carrera, Sistema de emergencia
Compuertas para control hidráulico en represas, plantas de tratamiento de agua, minería e irrigación.
